TU 14-4-775-76

Ministerstwo metalurgii żelaza ZSRR

UDC 669.14-426 Grupa B 72 AKCEPTUJĘ: Główny inżynier VPO Unionmetiz Ministerstwa Metalurgia żelaza ZSRR W.I. Oriniczew 21 grudnia 1976

DRUT STALOWY

STAL WĘGLOWA WYSOKIEJ CZYSTOŚCI

METAL
Warunki techniczne
TU 14-4-775-76
(Zastępuje TU 14-4-570-74)

Data wprowadzenia: 01.03.77 Na okres: 01.03.82

ZGODA: Główny inżynier MMMZ S.M. Petrik 21 grudnia 1976 Inżynier Główny NIIMETIZ K.I. Tulenkow "7" 10 1976

ROZWINIĘTE PRZEZ: Inżynier Główny BMK W.K. Lichow "" 1976

1976

Niniejsze warunki techniczne dotyczą drutu ze stali wysokowęglowej, wykonanego ze szczególnie czystego metalu, stosowanego jako rdzeń przy produkcji drutu bimetalicznego.

1. ASORTYMENT

1.1. Średnica nominalna drutu - 1,4 mm.

1.2. Dopuszczalne odchylenia średnicy w partii wynoszą ±0,02 mm, a w szpuli nie powinny przekraczać 0,02 mm. Owalność drutu nie powinna przekraczać połowy tolerancji średnicy /0,01 mm/.

2. WYMAGANIA TECHNICZNE

2.1. Drut musi być wykonany z prętów dostarczanych zgodnie z TU 14-4-4-71, skład chemiczny musi odpowiadać tabeli 1.

2.2. Drut dostarczany jest w stanie poddanym obróbce cieplnej z wytrawioną powierzchnią.

Na powierzchni drutu po obróbce cieplnej i trawieniu nie powinny znajdować się żadne nietrawione lub ołowiane obszary, pęknięcia, powłoki, rolki, rozwarstwienia, ubytki, osad wapienny ani plamy oleju.

Na powierzchni drutu dopuszcza się obecność śladów, zarysowań, wyszczerbień i innych uszkodzeń mechanicznych o głębokości nie większej niż 0,01 mm, a także warstwy rdzy, którą można łatwo zetrzeć szmatką.

2.3. Właściwości mechaniczne drutu muszą spełniać następujące wymagania:

wytrzymałość na rozciąganie 137-147 kgf/mm²;

Po uzgodnieniu stron dopuszcza się dostawę drutu o wytrzymałości na rozciąganie 141-151 kgf/mm².

Dopuszczalna jest zmiana chwilowej wytrzymałości drutu na rozciąganie na szpuli nie większa niż 8 kgf/mm².

2.4. Mikrostruktura drutu powinna być sorbitolowa lub sorbitolowa z

2

obecność obszarów perlitu płytkowego i ferrytu nie przekraczających wartości wskazanych na standardach fotograficznych podanych w Załączniku 1.

Tabela 1

Gatunek stali	Zawartość pierwiastków, %
	C	Mn	Si	S	P	Cu	Ni	Kr
				więcej nie
BP5-Sz	0,85-0,93	0,20-0,60	0,20-0,37	0,015	0,015	0,05	0,05	0,05

UWAGA: Dopuszczalna zawartość fosforu do 0,020%, natomiast zawartość siarki i

fosfor nie powinien przekraczać 0,030%.

2.5. Głębokość warstwy odwęglonej na powierzchni drutu nie powinna przekraczać 1% średnicy drutu.

2.6. Drut dostarczany jest na szpulach o nośności 250 kg, wykonanych zgodnie z rysunkiem nr 1295-UP-0. Nawinięcie musi być równomierne, ścisłe, bez pętli.

2.7. Na szpuli nie może znajdować się więcej niż trzy kawałki drutu o wadze co najmniej 30 kg każdy.

2.8. Dostawca musi zagwarantować, że dostarczony przewód spełnia wymagania niniejszej specyfikacji technicznej.

3. ZASADY AKCEPTACJI I METODY TESTOWANIA

3.1. Drut jest przedstawiany do odbioru w partiach. Partia drutu musi składać się ze szpul z drutem z jednego wytopu, opatentowanym dla jednego reżimu termicznego.

3.2. Każda szpula drutu jest sprawdzana pod kątem wyglądu, stanu powierzchni i średnicy.

3.3. W celu sprawdzenia wytrzymałości na rozciąganie, składu chemicznego, mikrostruktury i odwęglenia wybiera się 5% szpul, lecz nie mniej niż trzy, z których pobiera się jedną próbkę z zewnętrznego końca.

3.4. W przypadkach wątpliwych przeprowadza się kontrolę ciężaru drutu na szpuli.

3.5. Sprawdza się wygląd i stan powierzchni

3

poprzez oględziny gołym okiem.

3.6. Średnicę drutu mierzy się mikrometrem z dokładnością do 0,01 mm w dwóch wzajemnie prostopadłych kierunkach jednego odcinka w dowolnym punkcie wzdłuż długości odcinka drutu na szpuli.

3.7. Oznaczanie wytrzymałości na rozciąganie przeprowadza się zgodnie z GOST 10446-63.

3.8. Skład chemiczny określa się zgodnie z normami GOST 11655-65 - 11662-65 i GOST 2331-63.

3.9. Mikrostrukturę drutu określa się na przekrojach podłużnych przy powiększeniu co najmniej 500- ^krotnym .

3.10. Głębokość warstwy odwęglonej oznacza się zgodnie z GOST 1763-68 (metoda M) w stanie dostawy.

3.11. Jeśli dla dowolnego wskaźnika uzyskano niezadowalające wyniki testów, przeprowadza się powtórne testy na podwójnej liczbie próbek pobranych z przewodu, który nie przeszedł testu. Wyniki powtórnych testów są ostateczne.

4. PAKOWANIE, OZNAKOWANIE, TRANSPORT I PRZECHOWYWANIE

4.1. Drut na szpuli musi być owinięty papierem antykorozyjnym (inhibitowanym) klasy UNI-22-80 zgodnie z GOST 16295-70 i folią polietylenową lub taśmą bawełnianą, a następnie związany miękkim drutem.

4.2. Każda szpula drutu musi być solidnie przymocowana metalową etykietą wskazującą:

a) nazwa lub znak towarowy producenta,

b) gatunki stali,

c) liczba stopów,

d) średnica drutu,

d) ilość sztuk drutu na szpuli,

e) daty produkcji i pieczątki kontroli jakości.

4.3. Do każdej partii drutu należy dołączyć certyfikat,

4

potwierdzający zgodność dostarczonego przewodu z wymaganiami niniejszych warunków technicznych, który musi wskazywać:

a) nazwa lub znak towarowy producenta,

b) ilość tych warunków technicznych,

c) gatunek stali i numer wytopu,

d) średnica drutu,

d) ilość (masa) drutu,

e) skład chemiczny i wyniki badań właściwości mechanicznych,

g) wyniki analiz mikrostruktury i odwęglania,

c) wyniki badań prętów walcowanych na obecność wtrąceń niemetalicznych i makrostrukturę.

4.4. Masa dostarczonej partii drutu nie może być mniejsza niż 0,5 tony i większa niż 5 ton.

4.5. Transport drutu musi być wykonywany dowolnym rodzajem transportu w warunkach wykluczających wnikanie wilgoci. Nie można przewozić jednocześnie więcej niż 2 partii w jednym wagonie, kontenerze lub ciężarówce, pod warunkiem, że są one niezawodnie oddzielone.

4.6. Przewód należy przechowywać w suchym pomieszczeniu, w warunkach wykluczających narażenie na działanie wilgoci i agresywnego środowiska.

5. PROCEDURA PŁATNOŚCI ZA PRODUKTY

5.1. Cenę ustala się zgodnie z załącznikiem.

KIEROWNIK DZIAŁU STANDARYZACJA WNIIMETIZU

ZAREJESTROWANY: "4" ff styczeń ff 1977 I. BARYSZEWA

Wołkow

12-telewizor

4.08.76

5

Załącznik 1

STANDARDY FOTOGRAFICZNE

DOPUSZCZALNYCH MIKROSTRUKTUR OPATENTOWANYCH

PRZEWODY ZE STALI BP-5 o średnicy 1,4 mm

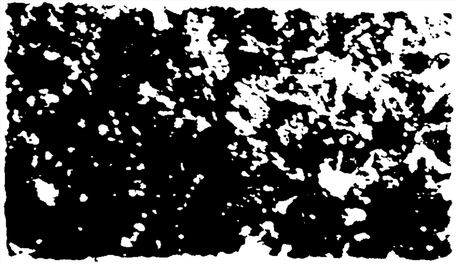

Sorbitol z obecnością rzadkich rozmyte ziarna blaszkowe perlit x500

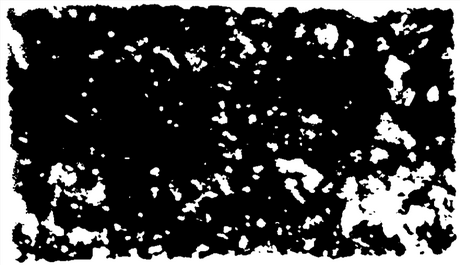

Sorbitol z obecnością małych obszary ferrytowe i erozja ziarna perlitu płytkowego. x500

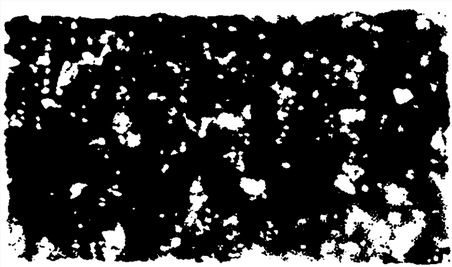

Sorbitol z ziarnami perlit płytkowy. x500

Załącznik do TU 14-4-775-76

Cena hurtowa drutu wysokowęglowego stosowanego jako rdzeń w produkcji drutu bimetalowego

Warunki techniczne	Gatunek stali	Średnica w mm	Cena hurtowa w rublach za tonę
WT 14-4- -76	BP5-Sz	1.4	916

Uwaga: Do cen hurtowych stosuje się ogólne wytyczne

cennik nr 01-05-1975, część 2.

Kierownik Laboratorium Cen

WNIIMETIZ V.A. Serkin

"2" Grudzień 1976

Ministerstwo Metalurgii Żelaza

ZSRR

UDC Grupa B 72 ZGADZAM SIĘ Główny inżynier VPO Soyuzmetiz Mistrzostwa Świata Juniorów ZSRR W.I. ORINICZEW « 1 » ff Grudzień ff 1981

DRUT Z WYSOKO WĘGLOWEJ STALI

WYKONANE Z METALU O WYSOKIEJ CZYSTOŚCI

Warunki techniczne

TU 14-4-775-76

Zmiana 1

Data wprowadzenia: 01.03.1982

1. Okres ważności warunków technicznych został przedłużony do 01.03.87.

2. Na stronie tytułowej specyfikacji technicznej w lewej części pola nr 2 należy wpisać kod OKP 12 2100.

3. Klauzula 2.1. Zastąpić odniesienie do TU 14-4-4-71 odniesieniem do TU 14-1-2113-77.

4. Klauzula 2.3. Należy podać w następujący sposób:

"Wytrzymałość na rozciąganie chwilowe 1340-1470 N/mm² (137-147 kgf/mm²);

Po uzgodnieniu stron dopuszcza się dostawę drutu o wytrzymałości na rozciąganie 1380-1510 N/mm² (141-151 kgf/mm²).

Zmiana chwilowej wytrzymałości na rozciąganie drutu na szpuli

- 2 -

Dopuszczalne jest 80 N/mm² (8 kgf/mm²).

5. Klauzula 3.8 zostaje zmieniona w następujący sposób:

"Skład chemiczny określa się zgodnie z normami GOST 22536.0-77 - 22536.5-77, GOST 22536.7-77 - 22536.9-77, GOST 22536.13-77."

6. Klauzula 4.1. Zastąpić odniesienie do GOST 16295-70 odniesieniem do GOST 16295-77.

Zgoda: Główny inżynier Magnitogorska zakład metalurgiczny i sprzętowy S.M. PETRIK "10" _____ 11 _____ 1981 Główny inżynier Beloretsky zakład metalurgiczny W.K. LICHOW Uzgodniono pismem nr 04-2980 od 30.09.81

Opracowane przez: Główny inżynier VNIImetiz K.G. ZALIALJUTDINOW "9" _____ 11 _____ 1981

Zarejestrowany: "30" ___ Grudzień ___ 1981 Kierownik Działu Normalizacji i jakość VNIImetiz

I.V. BARYSZEWA

Ministerstwo Metalurgii Żelaza ZSRR

OKP-122100

UDC Grupa B 72 ZGADZAM SIĘ Główny inżynier WPO "Sojuz- "sprzęt" Ministerstwa Metalurgii Żelaza ZSRR __________ W.I. Oriniczew "" 1985

DRUT Z WYSOKO WĘGLOWEJ STALI

WYKONANE Z BARDZO CZYSTEGO METALU

DANE TECHNICZNE

TU 14-4-775-76

Zmiana nr 2

Okres wprowadzenia:

ZGODA Główny inżynier Magnitogorska zakład metalurgiczny i sprzętowy __________ W. W. Weremienko «16» _____ 05 _____ 1985 Zastępca Dyrektora VNIImetiz o pracy naukowej __________ W.I. Mokrinski "15" _____ 05 _____ 1985

ROZWIJANY PRZEZ Główny inżynier Beloretsky zakład metalurgiczny __________ V.S. Emczenko "30" _____ 05 _____ 1985

Klauzula 2.1. Tabela 1 zostanie ujęta w nowej wersji:

Gatunek stali	Zawartość pierwiastków, %
	C	Mn	Si	S	P	Cu	Ni	Kr
			więcej nie
90-Sz (BP5-Sz)	0,88-0,93	0,30- -0,60	0,20- -0,37	0,015	0,015	0,05	0,05	0,05

Poprawka nr 2 do TU 14-4-775-76 Strona 2

Punkt 3.7. Zastąpić odniesienie: GOST 10446-63 odniesieniem: GOST 10446-80.

Zastąp odnośnik: GOST 16295-75 odnośnikiem GOST 16296-82.

Specyfikacje techniczne należy uzupełnić o Załącznik nr 2 - Formularz 3.1A (Arkusz 7).

Arkusz 2. Na dolnym znaczku w kolumnie "arkusze" wpisz "7".

P.o. Kierownika Działu Normalizacji i jakość VNIImetiz

Zarejestrowany: "3" lipiec 1985 N.A.Galkina

Załącznik 2

do TU 14-4-775-76

Formularz 3.1A (obowiązkowy)

Nazwa rodzaju produktu według NTD		Kod typu produktu wg VKG OKP
Drut ze stali wysokowęglowej wykonany z ultraczystego metalu		12 2100
Bloki wg OKP	Oznaczenie według NTD		Kody wg OKP
Gatunki stali	90-Sz (BP5-Sz)		3722
Profile	warunki techniczne		8198
Techniczny wymagania	TU 14-4-775-76		7230
Formularz zamówienia i warunki dostawy	szpule (szpule)		36

Obliczanie sprawdzonych kodów:

Starszy pracownik naukowy

Laboratoria standaryzacyjne V.A. Kudasheva

Kierownik Działu Normalizacji

i cechy N.A. Galkina

					TU 14-4-775-76	Arkusz
						7
Zmiana	Arkusz	Numer dok.	Podpis	Data

Ministerstwo Metalurgii Żelaza ZSRR

OKP12 2100

Grupa B 72 AKCEPTUJĘ: Zastępca Dyrektora VNIImetiz o pracy naukowej H.N.Biełałow "2" _____03_____ 1989

DRUT Z WYSOKO WĘGLOWEJ STALI

WYKONANE Z BARDZO CZYSTEGO METALU
DANE TECHNICZNE
TU 14-4-775-76
Zmiana #5

Oryginał jest własnością Biełoreckich Zakładów Metalurgicznych

Data wdrożenia: 01.05.89

ZGODA: Główny inżynier Magnitogorska sprzęt i metalurgia roślina MChM ZSRR W. W. Weremienko "17" _____03_____ 1989 Szef Państwowego Urzędu Akceptacyjnego w Biełoreckich Zakładach Metalurgicznych zakład W.A. Igumnow "15" _____03_____ 1989

ROZWINIĘTE PRZEZ: Główny inżynier Beloretsky zakład metalurgiczny W.S. Emczenko "15" _____03_____ 1989

1. Punkt 2.6. Dodaj następujące słowa do pierwszego zdania:

"oraz na szpulach o nośności 500 kg, wykonanych zgodnie z TU 14-4-314-73."

Badanie zostało przeprowadzone Kierownik Działu Normalizacji VNIImetiza N.A.Galkina 17 marca 1989

NOTA WYJAŚNIAJĄCA

Do projektu zmiany nr 5 warunków technicznych

TU 14-4-775-76 "Drut ze stali wysokowęglowej

wykonany ze szczególnie czystego metalu"

Projekt zmiany nr 5 został opracowany w celu zwiększenia wydajności urządzeń do trawienia cieplnego przy przejściu na nawijanie drutu na szpule o pojemności 500 kg.

Kierownik Działu Technicznego V.D. Miroshnichenko
